Система чиллер-фанкойл

Системы чиллер-фанкойл являются на сегодня самыми популярными системами мультизонального кондиционирования больших объектов. Это бизнес-центры, торговые комплексы и иные коммерческие и жилые помещения, где необходимо кондиционировать большое количество индивидуальных зон.

Отличительной особенностью системы чиллер-фанкойл является теплоноситель. Чиллер – это водоохлаждающая машина. Фанкойл – внутренний температурный доводчик в помещении, в котором, упрощенно говоря, холодный водяной теплообменник обдувается воздухом. Таким образом, и осуществляется кондиционирование всех помещений в индивидуальном режиме. Каждый фанкойл имеет свою автоматику по температуре, которая в простом исполнении может управлять лишь режимом работы вентилятора, а в более сложном – расходом теплоносителя через теплообменник при помощи специального клапана.

Чиллер устроен подобно мощному моноблочному кондиционеру. Только непосредственно он охлаждает не воздух, а воду. Конструктивно испаритель (охлаждающий теплообменник) выполнен по схеме «фреон-вода». Такие теплообменники гораздо компактнее воздушных и не требуют применения вентиляторов. Тепло в самом распространенном варианте (воздушное охлаждение конденсатора) передается окружающей среде при помощи второго, теперь уже воздушного теплообменника, который называется конденсатором. Вентиляторы обдувают конденсаторы, которые устанавливаются, как правило, V-образно. Такая компоновка позволяет сделать конструкцию наиболее компактной. Сами воздушные теплообменники являются наиболее габаритной частью чиллера. Такое устройство определяет способ монтажа чиллера с воздушным охлаждением конденсатора – на крыше или возле здания. Одним словом, на открытом воздухе.

Однако бывают также чиллеры с воздушным охлаждением для внутренней установки в техническом помещении. Воздух подводится и отводится с помощью воздуховодов. Для прокачивания большого объема охлаждающего воздуха по сети воздуховодов и через теплообменник применяются напорные центробежные вентиляторы. Поэтому чиллеры с воздушным охлаждением конденсатора для внутренней установки принято называть чиллерами с центробежным вентилятором.

Есть еще один вид чиллеров для внутренней установки. Это агрегаты с водяным охлаждением конденсатора. Такие чиллеры очень компактны. Они состоят лишь из станины, компрессоров, ресивера, фреоновой арматуры и блока автоматики. Конденсатор охлаждается водой или незамерзающей жидкостью, которая циркулирует во внешнем контуре и охлаждается в свою очередь либо сухими охладителями (блоки теплообменников с вентиляторами), либо градирнями (теплообменники открытого типа, где вода охлаждается за счет прямого контакта с атмосферным воздухом и за счет испарения части воды).

Но все же наиболее распространенный вид чиллеров средней и малой мощности – это чиллеры с воздушным охлаждением конденсатора.

Одно из неоспоримых преимуществ системы чиллер-фанкойл является практически неограниченная протяженность водяных коммуникаций. Дело в том, что вода циркулирует в системе под давлением, которое создает индивидуально подобранная насосная станция. Она состоит из насоса или группы насосов, расширительного бака и водяной арматуры с автоматикой. Такая архитектура позволяет кондиционировать здания с практически любой архитектурой и планировкой. Водяные трубы легки в монтаже и ничем не отличаются от обычных труб водяного отопления за одним исключением: их необходимо теплоизолировать для предотвращения образования конденсата.

Еще одно преимущество систем с водяным теплоносителем заключается в свободном изменении конфигурации системы и поэтапном вводе системы в эксплуатацию. Так, например, современные бизнес-центры позволяют арендаторам компоновать площади по своему усмотрению. Остается лишь согласовать с инженерными службами здания проект кондиционирования и установить фанкойлы по своему усмотрению.

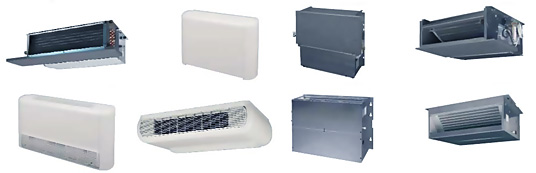

Фанкойлы бывают нескольких типов. Самые распространенные – канальные. Бескорпусной канальный блок монтируется за подшивным потолком, и от него разводится сеть воздуховодов по одному или нескольким помещениям. Также бывают кассетные, настенные и корпусные (напольные и подпотолочные) фанкойлы. Заказчик сам может определить какой тип фанкойлов лучше всего впишется в интерьер и планировку его помещений. Можно установить например один мощный канальный доводчик на несколько помещений или несколько индивидуальных блоков в каждое помещение.

Мощность фанкойлов должен подбирать опытный инженер исходя из температурных параметров воды, а также давления и расхода воды по трубопроводу.

Системы чиллер-фанкойл применяются также и для кондиционирования жилых помещений. Например, элитные жилые комплексы часто оснащаются собственным чиллером. В каждые апартаменты заводится пара труб с кранами на концах. Владелец квартиры, обустраивая жилище, также сам подбирает, согласовывает и устанавливает доводчики и автоматику.

Помимо обычной двухтрубной системы чиллер-фанкойл, о которой до сих пор шла речь, бывают четырехтрубные системы. Вторая пара труб выполняет функции системы отопления. Источником тепла может являться как центральная городская система отопления, так и собственный индивидуальный тепловой пункт (котельная).

Чиллеры также бывают реверсивными. То есть могут работать как в режиме охлаждения, так и в режиме отопления. Правда, только при наружных температурах не ниже нуля – минус десяти градусов. В нашем климате это ограничение не позволяет использовать реверсивные чиллеры как полноценную систему отопления, поэтому реверсивные чиллеры не очень распространены в России. Хотя обогрев при помощи чиллера как минимум в два раза более экономичен, чем традиционные виды отопления.

Основным конкурентом системы кондиционирования чиллер-фанкойл на небольших и средних объектах высшей категории является VRF (VRV) система. Это более интеллектуальная система с фреоновым теплоносителем. VRF-системы более дороги, но открывают более широкие возможности в центральном мониторинге и управлении, а также в сфере энергосбережения.

В заключение отметим, что система чиллер-фанкойл твердо занимает свою нишу и конкуренция с VRF происходит в основном в строящихся бизнес-центрах и больших богатых загородных домах. Из особенностей системы можно выделить простой монтаж, но сложное проектирование. Также нельзя не отметить гибкость и изменяемость конфигурации, возможность применения фанкойлов любых видов и марок. В сравнении с VRF-системами коммуникации системы чиллер-фанкойл занимают большее пространство, но сами водяные трубы гораздо дешевле фреоновых медных труб. Что касается обслуживания, то по сравнению с VRF-системами, чиллер требует более квалифицированного и многочисленного сервисного персонала.
